随着公路交通事业的发展，改性沥青得到了越来越广泛的应用。然而，大多数聚合物沥青改性剂，如目前采用最多的SBS及PE，都不易与沥青相容，需要特殊的设备和较高的能源消耗，且施工和易性差。SAS沥青改性剂，是一种新型沥青普适改性剂。它的软化点约140℃，是一种长链含氮、碳、氢化合物的复合物。在加热条件下，它仅需经简单机械搅拌，即可稳定地分散于沥青之中，克服了一般聚合物改性剂的缺点。
SAS沥青改性剂具以下特性：
●适用于所有石油沥青，掺入量低，效果好;
●易搅和，不离折，无需特殊设备；
●显著提高沥青的高温性能，降低感温性；
●显著提高路面的抗变形能力，降低车辙，防止波浪、拥包现象；
●显著提高沥青在60℃下的粘度，同时降低其在135℃下的粘度；
●显著改善沥青混合料的施工和易性；
●提高沥青对集料的附着力，提高道路的抗水损害能力；
●保持沥青的低温性能不变；
●降低能量消耗，提高工效，延长道路寿命，降低综合造路成本。
国内外许多厂家和实验室均证实，SAS改性沥青的最高使用温度，主要取决于其掺入量，而最低使用温度主要取决于基础沥青。当SAS沥青改性剂掺量为沥青用量的3%时，沥青的软化点可提高约30℃，针入度降低约20-30个单位，混合料的抗车辙性能力大大提高。SAS沥青改性剂分子中的含有富电子的氮基因，可中和酸性集料表面过多的正电荷，使用该改性剂还可有效改善沥青与集料、特别是与酸性的集料黏附性力，减低水损害（见图二）。使用SAS沥青改性剂还可降低沥青在135℃下的粘度，有效地改善沥青对集料的浸润速率，提高沥青覆盖率，亦可有效地改善施工和易性，降低施工温度，方便拌和、摊铺和压实，减少能源消耗，提高工效。
表一、SAS沥青改性剂的改性效果
基础沥青 | B30/40 | B50/70 | B70/100 | ||||
SAS沥青改性剂 | 0% | 3% | 0% | 3% | 0% | 3% | |
软化点（℃） | 60 | 105 | 55 | 105 | 50 | 105 | |
针入度（25℃,0.1mm） | 45 | 30 | 55 | 37 | 80 | 55 | |
粘度 （Pa.s） | 140℃ | 2.8 | 2.35 | 2.30 | 1.80 | 0.95 | 0.75 |
65℃ | 585 | >1000 | 559 | >1000 | 90.5 | 415 | |
60℃ | >1000 | 太高未测 | >1000 | 太高未测 | 170 | 865 | |
弗氏脆点（℃） | -16 | -15 | -15 | -15 | -15 | -14 | |
图一、SAS沥青改性剂的抗车辙效果（钢轮2万次，50℃，集配0/11）

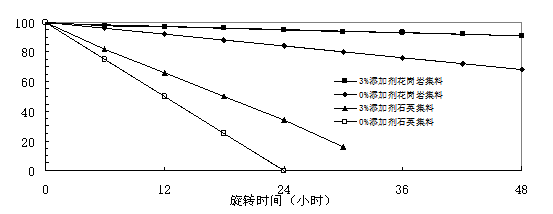

图二、SAS沥青改性剂对沥青粘附力的改善（装瓶旋转实验）
SAS沥青改性剂的使用非常方便。其用量可视改性要求增减，一般为沥青用量的2-4%，但以3%为佳。使用时，可先将SAS沥青改性剂与基础沥青在150℃以上，搅拌30-60分钟，混合均匀制成改性沥青。如果没有搅拌设备，可采取循环分散的方法，将改性剂加到基础沥青中，开动循环泵在150℃以上长时间循环，以保混合均匀。改性沥青与集料的拌和方法，可参照普通沥青进行。SAS改性沥青混合料的摊铺和碾压条件，应根据实际情况由实验确定，但一般可参照普通沥青混合料的规定进行。另外，亦可将SAS沥青改性剂直接加入沥青拌和缸中与沥青拌和，并适当延长拌和时间，但此拌和方法易造成不均匀，所以，只有在没有搅拌及循环条件时方才考虑使用。
产品质量指标
性质 | 指标范围 |
软化点（℃） | 135-145 |
酸值 | Max.8 |
总胺值 | Max.8 |
外观 | 白色或淡黄色粒（状也可为粉状或片块状） |
灰份 | Max.0.1% |
水份 | Max.0.1% |
闪点（℃） | 约287 |
我们本着诚信经营的原则，以技术、服务做为企业的核心竞争力，积极进取，勇于开拓，经过多年的努力拼搏，已成为行业中的佼佼者。
广泛应用于涂料腻子、水泥玻镁制品、建筑保温砂浆、蓄电池极板、抗静电及摩擦材料、混凝土防爆抗裂抗渗等多个领域。
我们将继续利用技术产品优势，不断地改善设备工艺，加强质量管理，完善售前、售后服务，并与研究机构密切配合，为用户提供更出色的产品与服务，让用户得到满意。
